最近エアポンプの音が大きくなってきたので
2012年2月8日 ペット
メンテナンスしました^^
消音設計の「ノンノイズW-300」さんが「金魚のお部屋セット」付属の
エアーポンプ並みに五月蝿くなるとか相当な事ですよorz
消耗した部品の交換+ほこり取りですが
とにかく取説の図解が分かりづらい!
なので、備忘録的にw

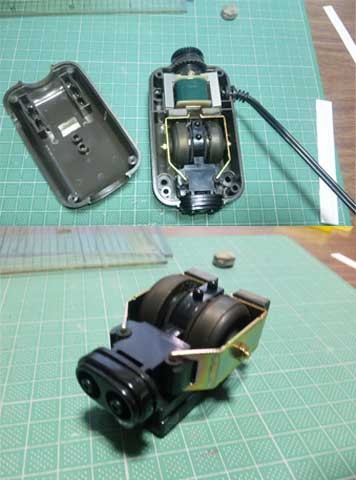

STEP1 上部ケースをあける+フレームの取り外し(画像1)
フレームを固定しているビスは、磁石と磁石の間にあるので
少し取りづらいかも

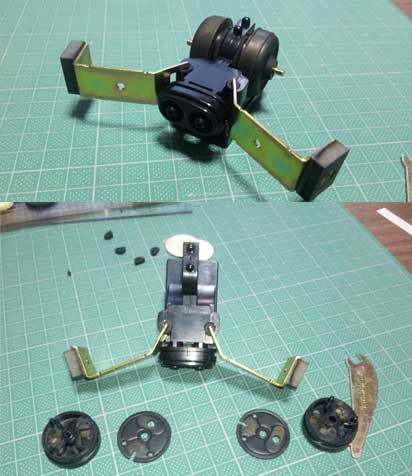

STEP2 弁ドラム関連を分解する(画像2)
両側のゴム(ダイヤフラム)を引っぺがして
弁ドラム+パッキンを取り外す。
汚れがひどかったので、麺棒で掃除しましたw

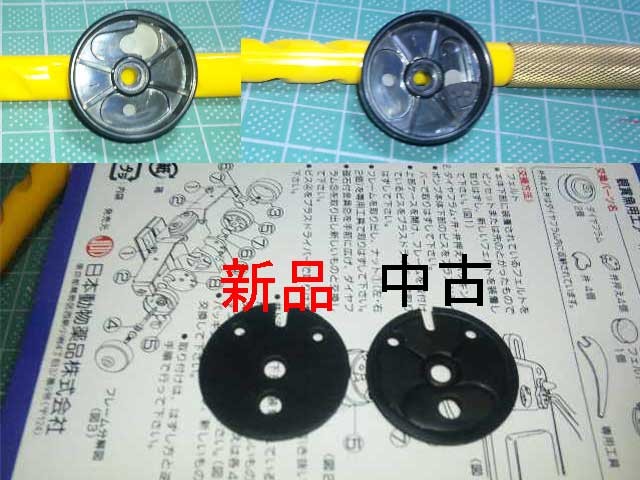

STEP3 消耗部品の交換(画像3)
弁(画像左上)と弁押え(画像右上。クボみが2個ついている面を上)を
新品に交換。
※1個の弁ドラムにつき両面あるので注意
パッキンも新品に交換します。(画像下)
これには裏表がないので適当に付けます。
弁ドラムの部品交換が終わったら、元のようにフレームへ取りつけて
ビスで固定します。
その後、新品のダイヤフラムを取り付けてナットをしっかりと締めればOK
STEP4 フレーム取り付け
画像1のように元通りフレームを取り付けてビスで固定
↓
上部ケースをはめて、ビスを締める(4か所)
↓
最後に本体下部のフェルトを新品に交換して完了!!
早速動かしてみると、静かなノンノイズさんが帰ってきました!w
\(^o^)/
ノンノイズさんは吊るして使ってます^^
